Bestimmung der Richtung der Türseite
Bestimmung der Richtung der Türseite DIN-Richtung
Öffnungsrichtung von Türen bestimmen DIN-Richtung
Befinden sich die Bänder auf der rechten der Seite der Tür,
handelt es sich um die Türöffnung DIN rechts
Anschlag rechts.
Türseite DIN-Richtung Rechts
Sichtbarer Sitz der Türbänder rechts = DIN-Richtung Rechts

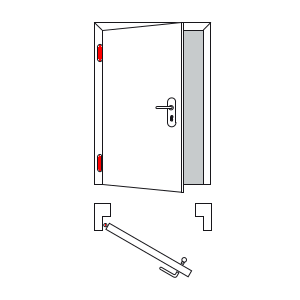

Befinden sich die Bänder auf der linken Seite der Tür,
handelt es sich um die Türöffnung DIN links
Anschlag links.
Türseite
DIN-Richtung Links
Sichtbarer Sitz der Türbänder links = DIN-Richtung Links

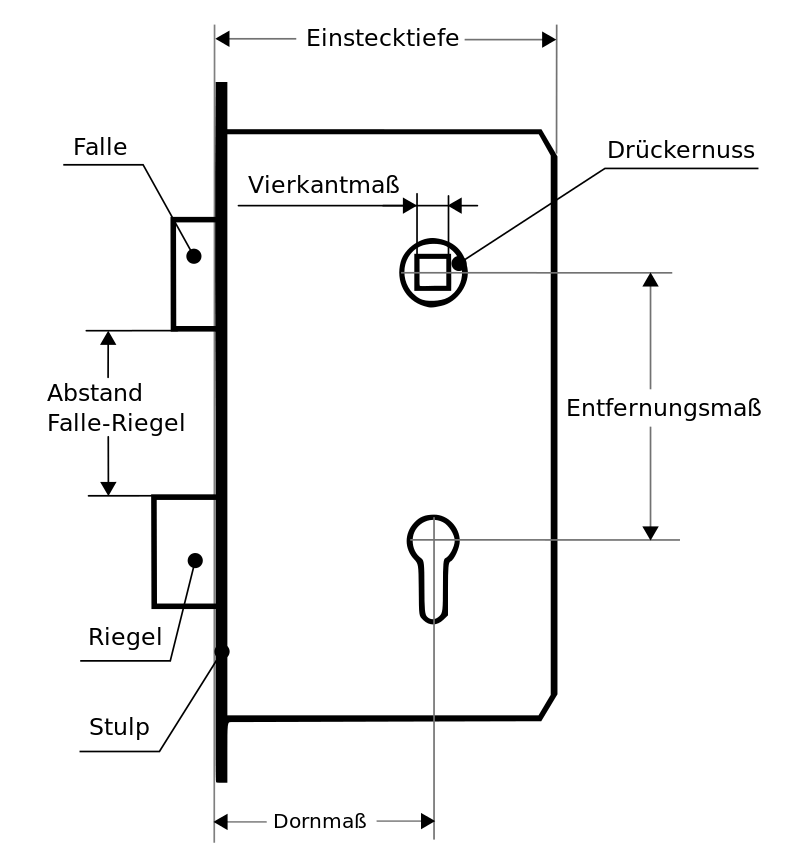

Entfernungsmaß
Um die Entfernung des Schlosses zu ermitteln, muss vom Mittelpunkt der Zylinderaussparung bis hin zum Mittelpunkt des Vierkantstiftes oder Drehknauf gemessen werden. Bei diesem Maß spricht man auch vom Abstand. Dieses Maß in in Deutschland genormt und hat in Deutschland oft die folgenden Maße:
Tür-Art: Entfernung/Abstand
Innentüre 72 mm
WC-Türe 78 mm
Außentüre/Wohnungstüre 92 mm
Tür-Art: Entfernung/Abstand
Innentüre 72 mm
WC-Türe 78 mm
Außentüre/Wohnungstüre 92 mm
Dornmaß
Das Dornmaß bezeichnet den Abstand vom Mittelpunkt von Schlüsselloch und Vierkantstift bis zur Außenkante. Es wird üblicherweise in Millimetern angegeben. Dornmaße liegen normalerweise im Bereich von ca. 20–100 mm. Übliche Dornmaße betragen bei hölzernen Zimmertüren 55 mm, bei massiven Haustüren 65 mm, bei (verglasten) Rohrrahmentüren 24/30 mm und bei Brandschutztüren aus Metall 40–45 mm.
Gelegentlich wird auch das Hinterdornmaß angegeben: Dornmaß + Hinterdornmaß = Einstecktiefe. Die Einstecktiefe (Kastenbreite) ist maßgebend beim Einbau in ein vorhandenes Türblatt.
Türdrücker und -knöpfe an Schlössern mit einem Dornmaß unter 55 mm müssen nach DIN 18360 gekröpft sein, damit die von innen greifende Hand nicht an die Zarge gerät oder einklemmt.
Stulp
Der Stulp (auch: die Stulpe) ist bei einem Schloss das nach dem Einbau noch sichtbare, in der Türkante eingelassene Blechteil. Er hat meist zwei Löcher für die Befestigungsschrauben des Schlosses, zwei Aussparungen für die Falle und den Riegel sowie gegebenenfalls ein Loch unterhalb des Riegels für die Befestigungsschraube des Profilzylinders. Die Breite, Länge und Dicke des Stulps, wie auch die Ausführung seiner Enden (rund oder rechteckig) und der Abstand zwischen Falle und Riegel sind nicht einheitlich. Typisch sind z. B.
Breite: 18, 20 oder 24 mm
Dicke: 3 mm
Länge: 235 mm (bei 72 mm Entfernung/Zimmer- oder Korridortür) oder 280 mm (bei 92 mm Entfernung/Haustür)
Abstand von der Unterkante der Falle zur Oberkante des Riegels (Zargenmaß): 50 mm
Zur Auswahl des passenden Türbeschlags muss der Abstand zwischen dem Mittelpunkt der Drehachse (Vierkant) des Türdrückers und dem Drehpunkt des Schließzylinders berücksichtigt werden. In Deutschland sind dies meist 72 mm bei Zimmertüren mit Buntbart-Schlüsseln sowie 72 oder 92 mm bei Türen mit Profilzylindern
Breite: 18, 20 oder 24 mm
Dicke: 3 mm
Länge: 235 mm (bei 72 mm Entfernung/Zimmer- oder Korridortür) oder 280 mm (bei 92 mm Entfernung/Haustür)
Abstand von der Unterkante der Falle zur Oberkante des Riegels (Zargenmaß): 50 mm
Zur Auswahl des passenden Türbeschlags muss der Abstand zwischen dem Mittelpunkt der Drehachse (Vierkant) des Türdrückers und dem Drehpunkt des Schließzylinders berücksichtigt werden. In Deutschland sind dies meist 72 mm bei Zimmertüren mit Buntbart-Schlüsseln sowie 72 oder 92 mm bei Türen mit Profilzylindern
